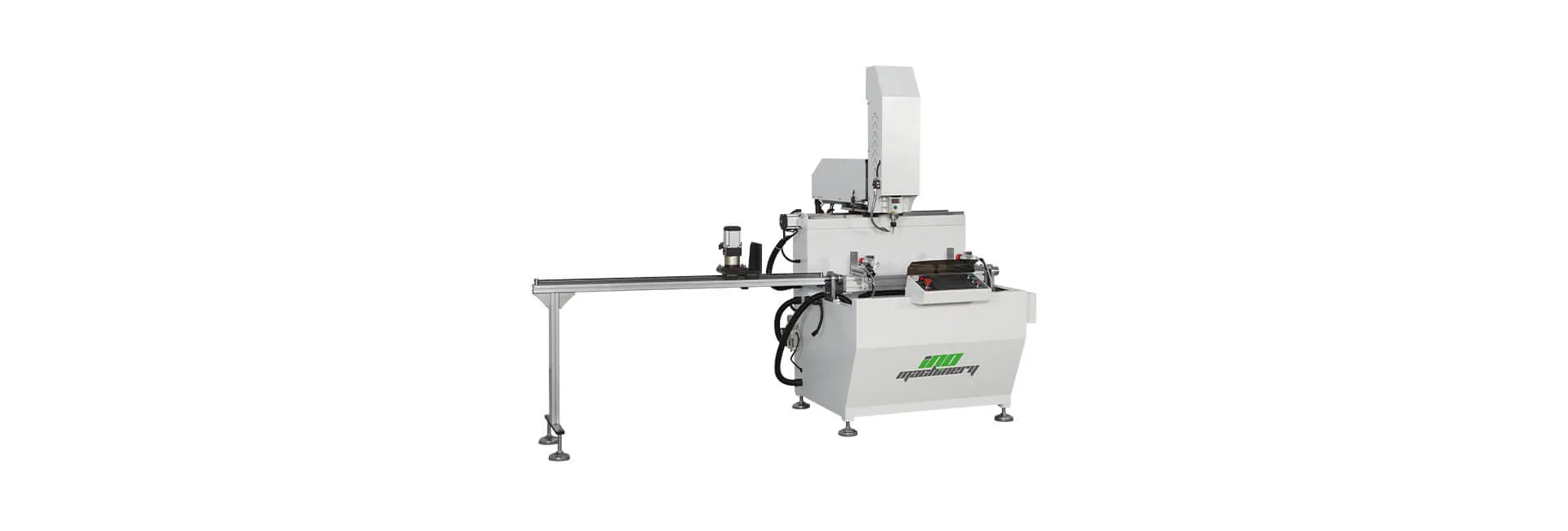

INO ATOM 3+1 AXIS ЧПУ-центр для обработки профилей
Product Properties

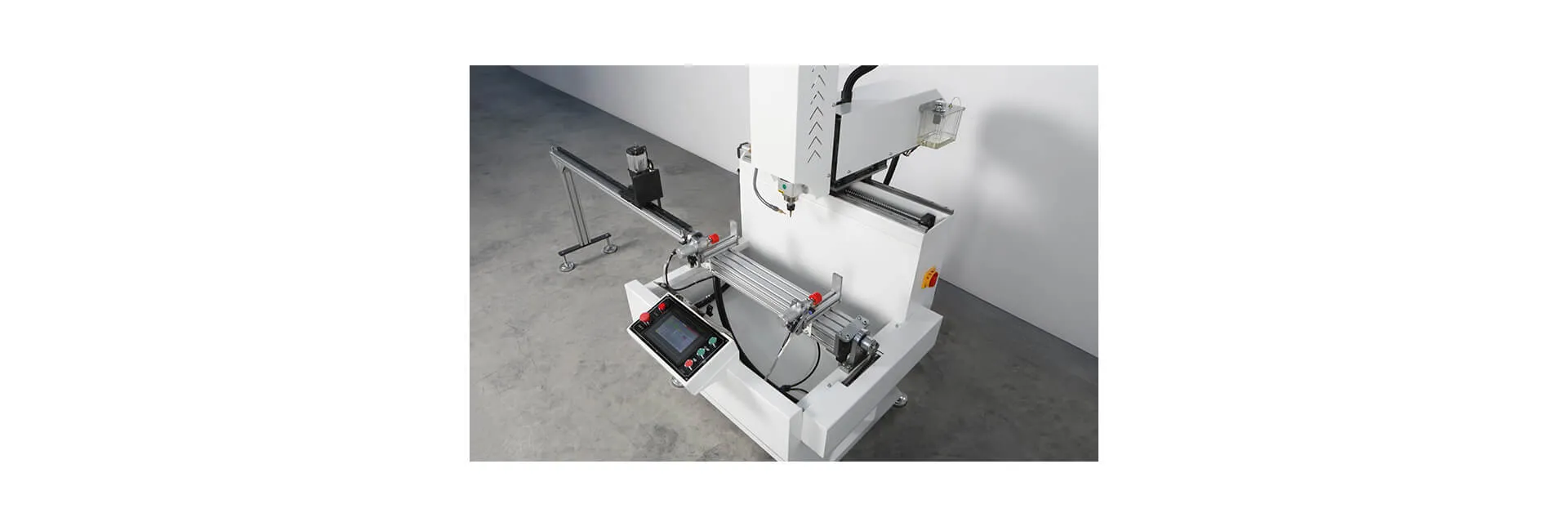

Станок с ЧПУ с 4 сервоосями, ПЛК, 10-дюймовой сенсорной панелью HMI, шпинделем 2,2 кВт 18 000 об/мин и наклонным столом; для обработки алюминиевых профилей, ПВХ-профилей и легких сплавов в указанных размерах с помощью супер-удобного программного интерфейса, не требующего специальных знаний от оператора.
Чистый размер обработки станка составляет 600 мм.
Опорная точка станка слева, устанавливается вручную на 1000 мм.
Опорная точка станка слева, устанавливается с помощью сервопривода: 1100 мм. (Дополнительная опция)
С помощью дополнительной опорной точки с ЧПУ-управлением размещение профиля всегда точное и не требует помощи оператора.
Производительность обработки профиля: 120X120 мм. Возможность обработки 3 поверхностей профиля благодаря вращению стола с помощью пневматического цилиндра.
Профиль соединяется с машиной с помощью пневматических поршней.
Оператор может запрограммировать машину с помощью очень удобного интерфейса. Ему нужно только выбрать тип операции, например, круг, прямоугольник, паз или сверление, а затем ввести размер обработки на HMI. Машина запрограммирована на выполнение всех операций с максимальной скоростью подачи в зависимости от типа профиля.
Машина специально разработана для профилей окон и дверей.
Она обрабатывает замковые коробки, ручки и цилиндры, водосточные пазы , бочки и т. д. Благодаря высокочастотному двигателю 18 000 об/мин и импульсному устройству охлаждения туманом.
Profile Machining Software
Программное обеспечение для управления обработкой профилей управляется на станке с помощью сенсорной панели и группы кнопок. Станок управляется путем ввода размера профиля, который необходимо обработать, на экране. В зависимости от типа профиля размеры обработки могут быть занесены в память станка.
Machining Dimensions
Длина обработки по оси X: 600 мм.
Ход ручной опорной точки по оси X: 1000 мм.
Ход сервоуправляемой опорной точки по оси X: 1100 мм.
Ширина обработки по оси Y: 120 мм.
Глубина обработки по оси Z: 120 мм.
Расстояние перемещения по оси X: 650 мм.
Расстояние перемещения по оси Y: 360 мм.
Расстояние перемещения по оси Z: 290 мм.
Electrical Box and Controller Terminal
Электрическая панель расположена внутри корпуса, сзади машины; к ней легко добраться, просто открыв крышку. Все контакторы, реле, 4 сервопривода, ПЛК, инвертор шпинделя размещены внутри этого шкафа.

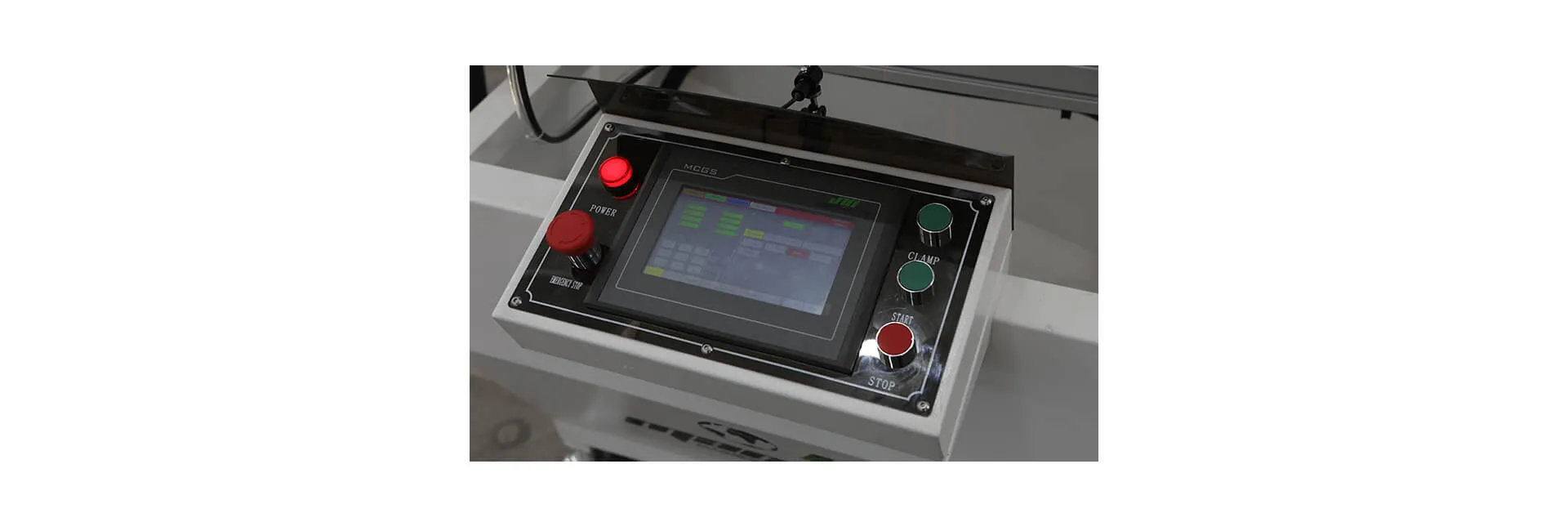

Кнопки запуска, остановки, зажима и аварийной остановки расположены рядом с машиной.
Пользовательский интерфейс 10-дюймовая сенсорная панель HMI с поддержкой нескольких языков.
Standard Equipment
Система управления PLC и 10-дюймовый HMI.
4 сервомотора и драйверы.

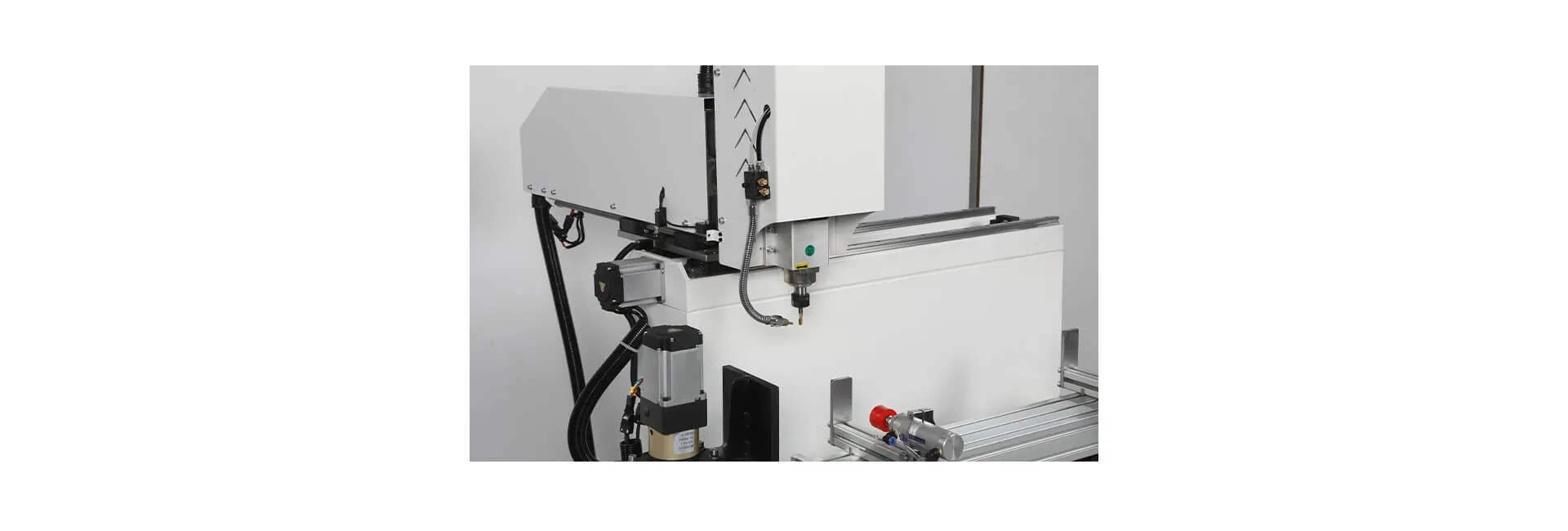

Шпиндельный двигатель 2,2 кВт, 18 000 об/мин с воздушным охлаждением.
Инвертор шпинделя 3 кВт с регулировкой скорости 0-18 000 об/мин.
Стандартный фрезерный резец 10 мм и цанга.
Автоматическое охлаждение профиля с помощью устройства распыления смазки – импульсный туман охлаждающей жидкости.

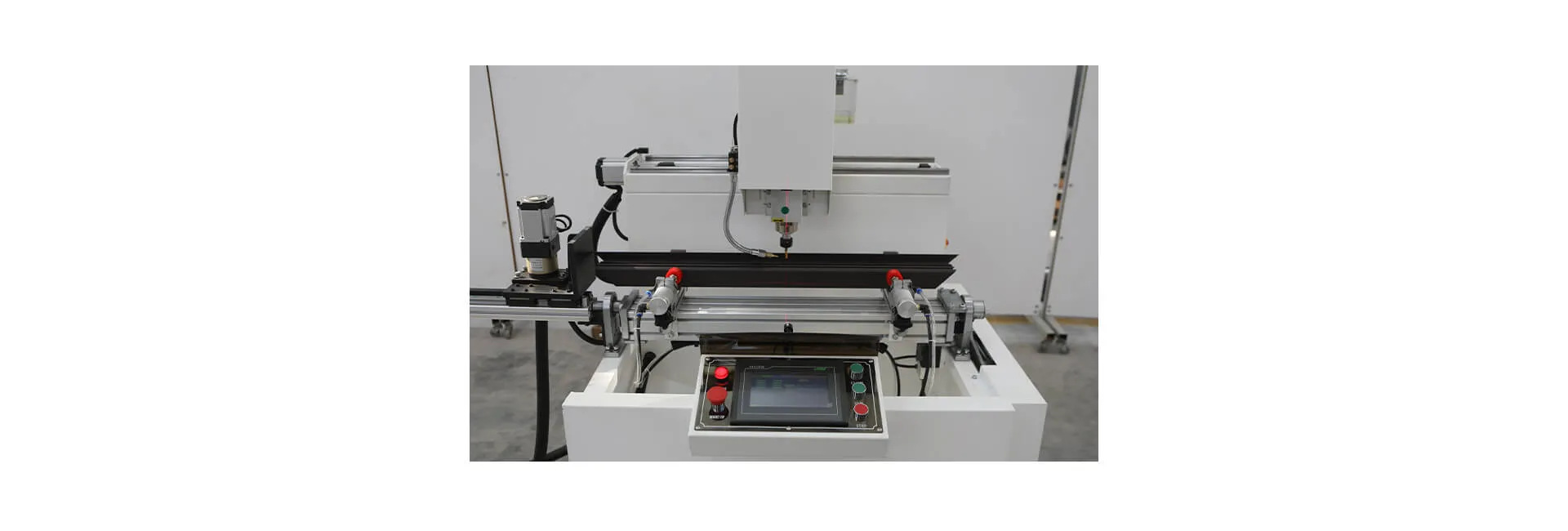

Группа зажима профиля с двумя горизонтальными поршнями.
Ручная точка отсчета профиля, ход 1000 мм.

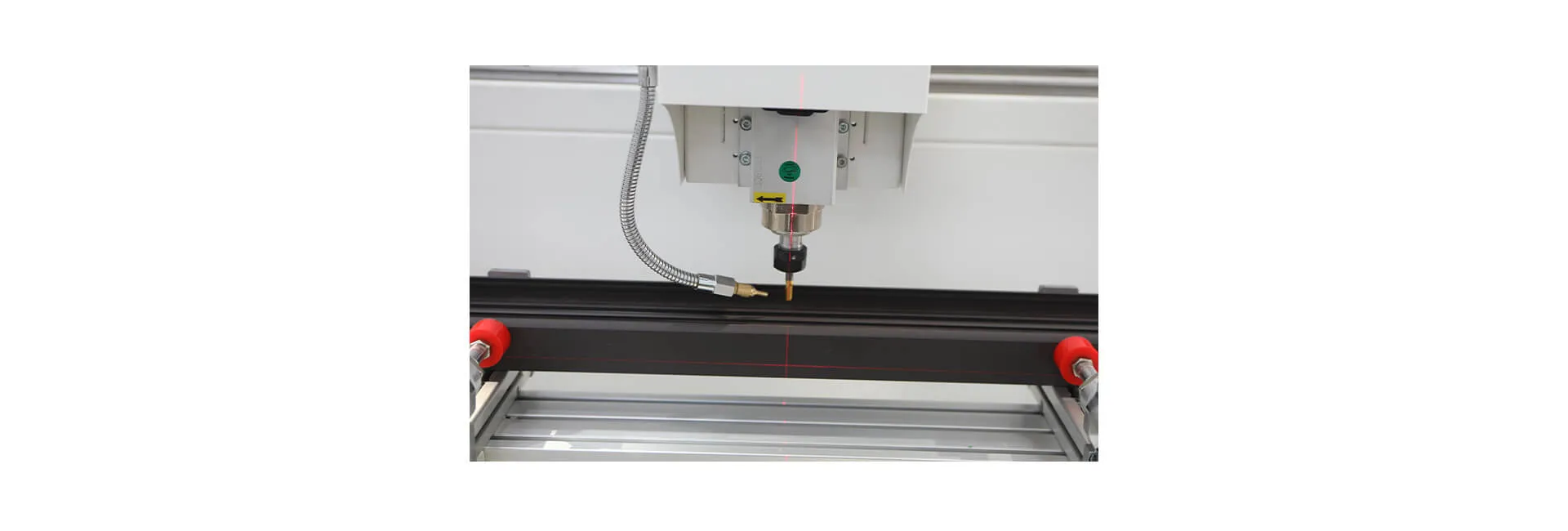

Лазерный индикатор для центрального выравнивания профиля.
